شرح l مكونات ومراحل تحلية المياه في محطات التناضح العكسي (محطة تحلية المياه ) RO Reverse Osmosis

شرح  l مكونات ومراحل تحلية المياه  في محطات التناضح العكسي (محطة تحلية المياه )  RO Reverse Osmosis



                شرح مكونات ومراحل تحلية المياه  في محطات التناضح العكسي

                      (محطة تحلية المياه )  RO Reverse Osmosis


    مكونات وحدة التناضح العكسي :



    الخزان الأرضي :

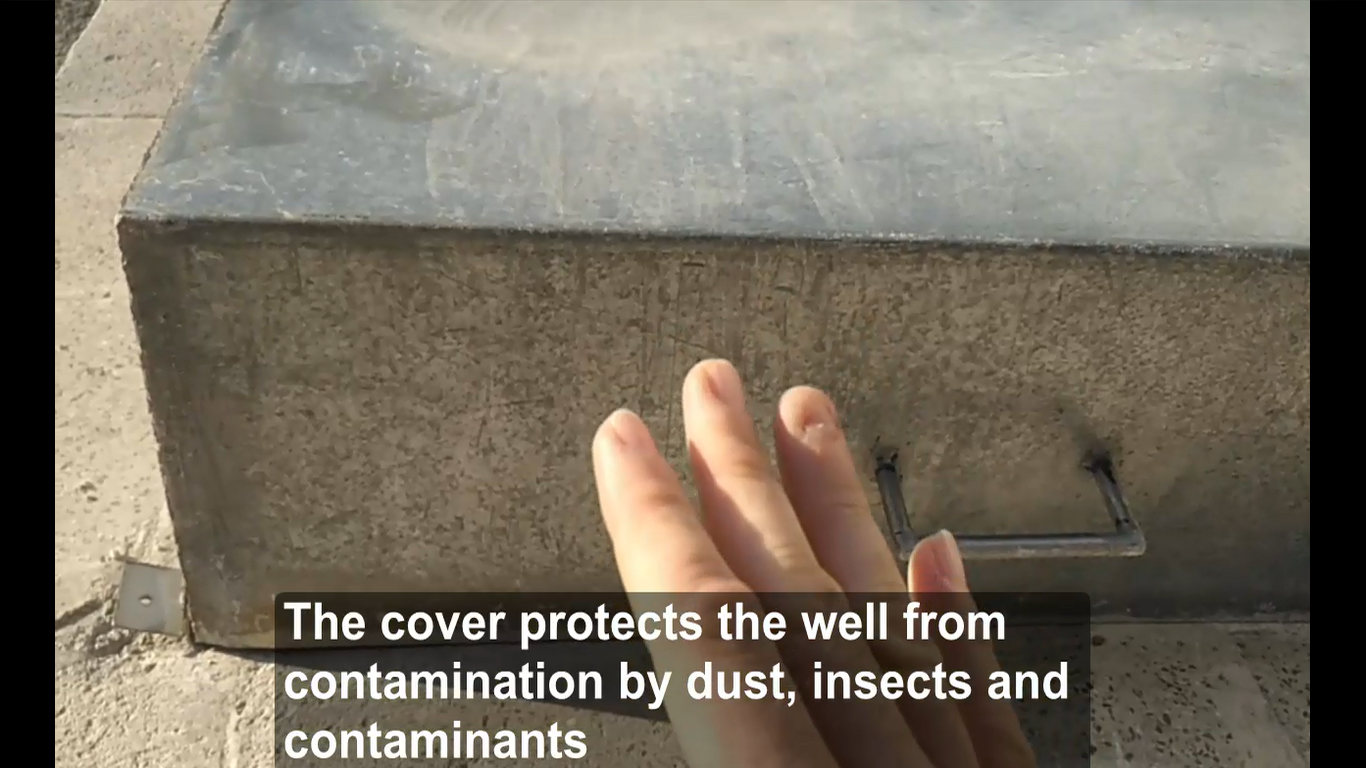

    يجب أن يكون البئر مغلق ومحكم الإغلاق بواسطة غطاء ، يجب أن تكون قاعدة الخزان فوق مستوى سطح مستوى الأرض
    لمنع نزول أي رواسب أو شوائب أو أي حشرات أو نزول أي تجمعات مائية إلى داخل الخزان الأرضي ، فيجب أن يكون بسماكة معينة فوق سطح الأرض .
    وعلى القاعدة يجب أن يكون هناك غطاء يحمي أي تلوث يحصل للبئر من الخارج ، من دخول الحشرات والأوساخ والأتربة لداخل الخزان .
    وتستطيع وضع فتحة في غطاء الخزان لتتمكن من إدخال بايب المياه من صهريج المياه لداخل الخزان دون الحاجة لفتح غطاء الخزان وتلويثه ، وتستطيع توصيل
    ماسوره متصلة لداخل الخزان ومغلقة بغطاء تستطيع فتحها عند تعبئة الخزان بالماء من صهريج الماء .

    مضخة غاطسة في داخل الخزان الأرضي :




    يتم وضع مضخة غاطسة في أسفل الخزان الأرضي لسحب المياه من داخل الخزان إلى وحدة المعالجة .المعالجة المبدئية :


    1- المضخة الغاطسة أسفل الخزان الأرضي تسحب المياه وتعطيها لمضخة أخرى وظيفتها زيادة ضغط المياه الداخلة على الفلتر الرملي حيث ترفع الضغط  لغاية 4  bar .




    2- تدخل المياه إلى الفلتر الرملي :



     الذي وظيفته إزالة وإمساك أي شوائب أو أوساخ أو مواد صلبة ممكن أن تعكر المياه الداخلة ، وبالتالي تقلل من عكارة المياه
    الداخلة على محطة تحلية المياه ، وبالتالي حماية أغشية وحدة التناضح العكسي من أي عكارة عالية ،  ويحمي من أن تلوث الشوائب الفلتر الكربوني الذي يكون بعد الفلتر الرملي ، ويتم عمل غسيل عكسي للفلتر الرملي بعد فترة معينة من التشغيل ، لإزالة الأوساخ المتجمعة على طبقات الفلتر الرملي ، ويتم التحكم بذلك بواسطة
    رأس التحكم الإلكتروني الذي يحول الفلتر لمرحلة الغسيل العكسي  عن طريق برمجته ، حيث يدخل غسيل عكسي بتوقيت معين يتم إدخاله في نظام رأس التحكم .
    طبعا مراحل الغسيل العكسي تكون : 1- مرحلة غسيل عكسي من الأسفل للأعلى
                                             2- مرحلة غسيل عادي من الأعلى للأسفل
    وهناك من المراحل : ( مرحلة خلط الهواء )


    3- تدخل المياه إلى الفلتر القطني 5 مايكرون :



     لإمساك أي شوائب تنفذ من الفلتر الرملي ، كحماية إضافية من أي شوائب أو عكارة .


    4- تدخل المياه إلى الفلتر الكربوني :



     الذي يحتوي على كاربون نشط يقوم بإزالة الكلور عن طريق خاصية الإمتزاز ، لحماية محطة تحلية المياه بما تحتويه
    من ممبرينات من دخول الكلور إليها ، حيث هذه الممبرينات تحتوي على أغشية ممكن إذا دخل إليها الكلور أن يعمل على أكسدتها وإتلافها ، وهناك وظائف
    أخرى للفلتر الكربوني وهو إمساك أي ملوثات عضوية وكذلك إزالة الرائحة والطعم من الماء ، طبعا يتم عمل غسيل عكسي للفلتر الكربوني لإزالة أي شوائب
    تتجمع به بعد فترة من العمل .
    ملاحظة ( يتم تركيب ساعات ضغط قبل وبعد الفلتر الرملي والكربوني والفلتر القطني وذلك لحساب فرق الضغط الذي من خلاله تستطيع تحديد هل الفلتر بحاجة
    لغسيل كالفلتر الرملي والكربوني أو تبديل مثل الفلتر القطني ) .


    5- تدخل المياه إلى الفلاتر القطنية 5 مايكرون  :



    لضمان عدم وصول أي عكارة لمحطة تحلية المياه ( وحدة التناضح العكسي ) .


    6- ويتم تركيب أيضا فلتر قطني قبل مضخة الضغط العالي وقبل وحدة التناضح

        العكسي


    وحدة المعالجة الرئيسية : ( وحدة التناضح العكسي ) :



    تدخل المياه إلى وحدة التناضح العكسي التي تقوم بتقليل نسبة الأملاح الداخلة وتحلية المياه الداخلة ، بإستخدام خاصية التناضح العكسي بواسطة مضخة ضغط
    عالي ، بحيث تنفصل المياه إلى مياه ناتجة حلوة قليلة الأملاح ، ومياه مرفوضة عالية الأملاح .
    حيث تحتوي وحدة التناضح العكسي على ممبرينات تحتوي على أغشية بولي أمايد وطبقات من الأغشية الملفوفة التي تفصل المياه لجزأين ناتج ومرفوض

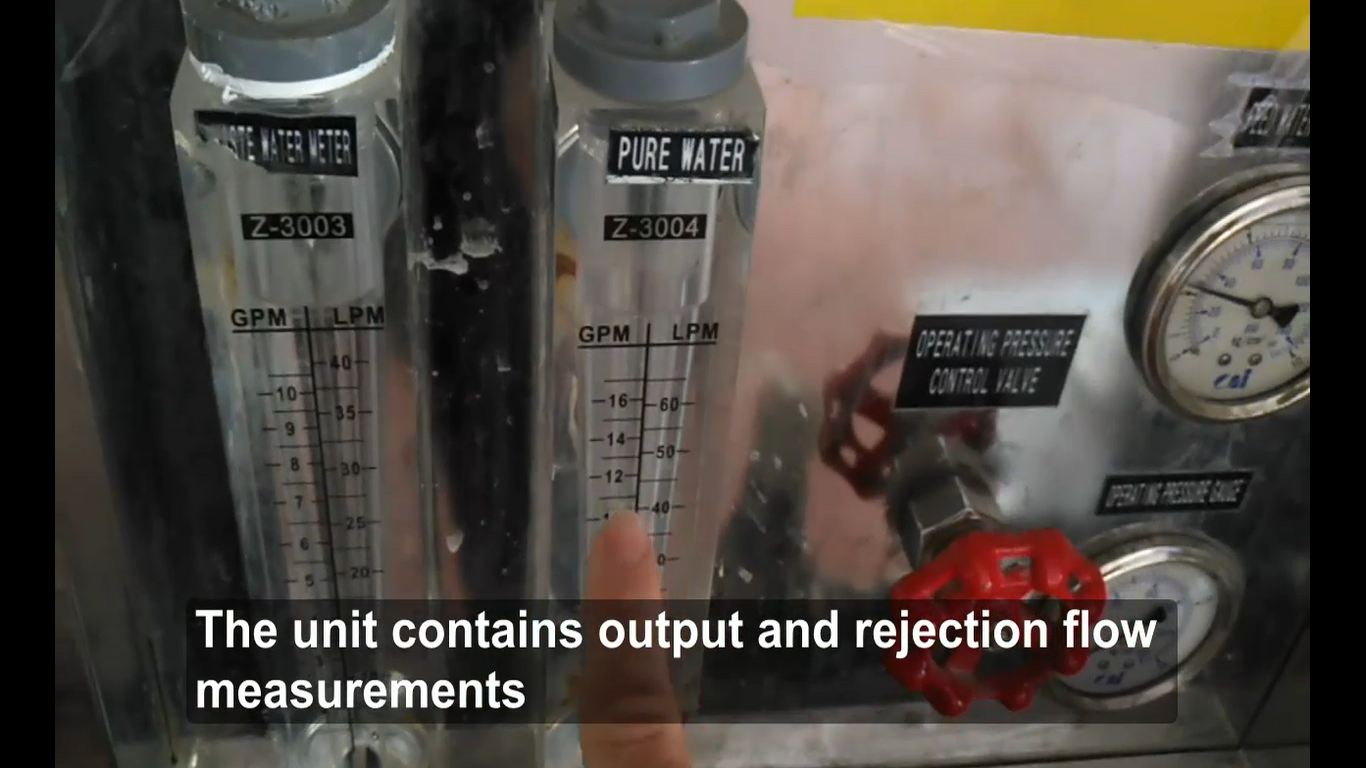

    تستطيع إضافة أجهزة قياس متعددة في وحدة التناضح العكسي من قياس لتدفق الناتج وتدفق المرفوض ومقياس الضغط الداخل ومقياس ضغط التشغيل



    ومقياس نسبة املاح المياه الناتجة من وحدة التناضح العكسي .
    ويوجد في وحدة التناضح العكسي محبس مهم جدا على خط المياه المرفوضة للتحكم بتدفق الداخل على المحطة ونسبة الأملاح وتدفق الناتج .
    تخرج المياه من وحدة التناضح العكسي قليلة الأملاح فيتم رفع نسبة الأملاح قليلا حسب المواصفات المطلوبة بواسطة نظام خلط المياه الناتجة بمياه الداخلة
    بنسبة وبكمية معينة لضبط الأملاح المطلوبة ، وتكون مياه الخلط مفلترة بمعنى نأخذها من بعد الفلاتر .
    وحدة المعالجة النهائية التعقيم :
    تدخل المياه إلى وحدة التعقيم بالأشعة فوق البنفسجية بعد خروجها من وحدة التناضح العكسي حيث تقوم وحدة التعقيم بالأشعة الفوق بنفسجية بقتل البكتيريا
    والفيروسات ولكن هذا التعقيم جزئي لايمكن الإعتماد كليا عليه في عملية التعقيم .





    خزان الناتج النهائي :



    تدخل المياه إلى خزان الناتج النهائي ويفضل أن يكون ستانلس ستيل نقي ، لايصدأ حتى لايسبب مشاكل في طعم المياه .




    جهاز الأوزون :


    مهم جدا لتعقيم المياه وقتل معظم أنواع البكتيريا حيث يدمر الخلايا البكتيرية بشكل فوري وسريع ، حيث الخط الواصل منه يدخل إلى الخزان النهائي
    ويعتمد بشكل كبير على جهاز الأوزون في عملية التعقيم ، لأن الأوزون فعال وسريع جدا في قتل البكتيريا والتخلص من البكتيريا الضارة




    Reverse Osmosis Unit Components:
    Ground reservoir: The well must be closed and sealed by a cover. The reservoir base must be above ground level
    To prevent the removal of any sediments, impurities or any insects or the descent of any water pools into the ground reservoir
    Submersible pump in the ground tank:
    A submersible pump is placed at the bottom of the ground tank to draw water from inside the tank to the treatment unit.
    Initial treatment:
    1- The submersible pump under the ground tank pulls the water and gives it to another pump. Its function is to increase the pressure of the water on the sand filter,
    Up to 4 bar.
    2 - Water enters the sand filter, which removes and holds any impurities, dirt or solids that may disturb the incoming water, and thus reduce the turbidity of water
    Dakhla on the desalination plant, thus protecting the reverse osmosis membrane membranes of any high turbidity
    3 - Water enters the cotton filter 5 microns to hold any impurities carried out from the sand filter, as additional protection from any impurities or turbidity.
    4- Water enters the carbon filter containing active carbon that removes the chlorine through the adsorption properties, to protect the desalination plant with its contents
    Of the membranes of the chlorine entry into it, where these membranes contain membranes possible if the chlorine enters to oxidize and destroy them
    5- Water enters the cotton filters 5 microns to ensure that no turbidity reaches the desalination plant (reverse osmosis unit).
    6. The main treatment unit: (reverse osmosis unit):
    The water enters the reverse osmosis unit, which reduces the ratio of incoming salts and desalinated water, using reverse osmosis by pressure pump
    High, so that the water is separated into sweet, low-salted water, and high-salt salts.
    The reverse osmosis unit contains membranes containing polyamide membranes and layers of rolled membranes that separate the water into two parts produced and rejected. A cotton filter is also installed before the high pressure pump and before the reverse osmosis unit enters the water into the UV sterilization unit after exiting the reverse osmosis unit Ultraviolet sterilization unit to kill bacteria
    Tank final output:
    Water enters into the final product tank and is preferably pure stainless steel, so rust does not cause problems in the taste of water.
    Ozone Device:
    It is very important to sterilize water and kill most bacteria where it destroys bacterial cells immediately and quickly, where the line coming from it enters the final reservoir
    It depends heavily on the ozone device in the sterilization process, because ozone is very effective and very quick to kill bacteria and get rid of harmful bacteria
    And viruses
